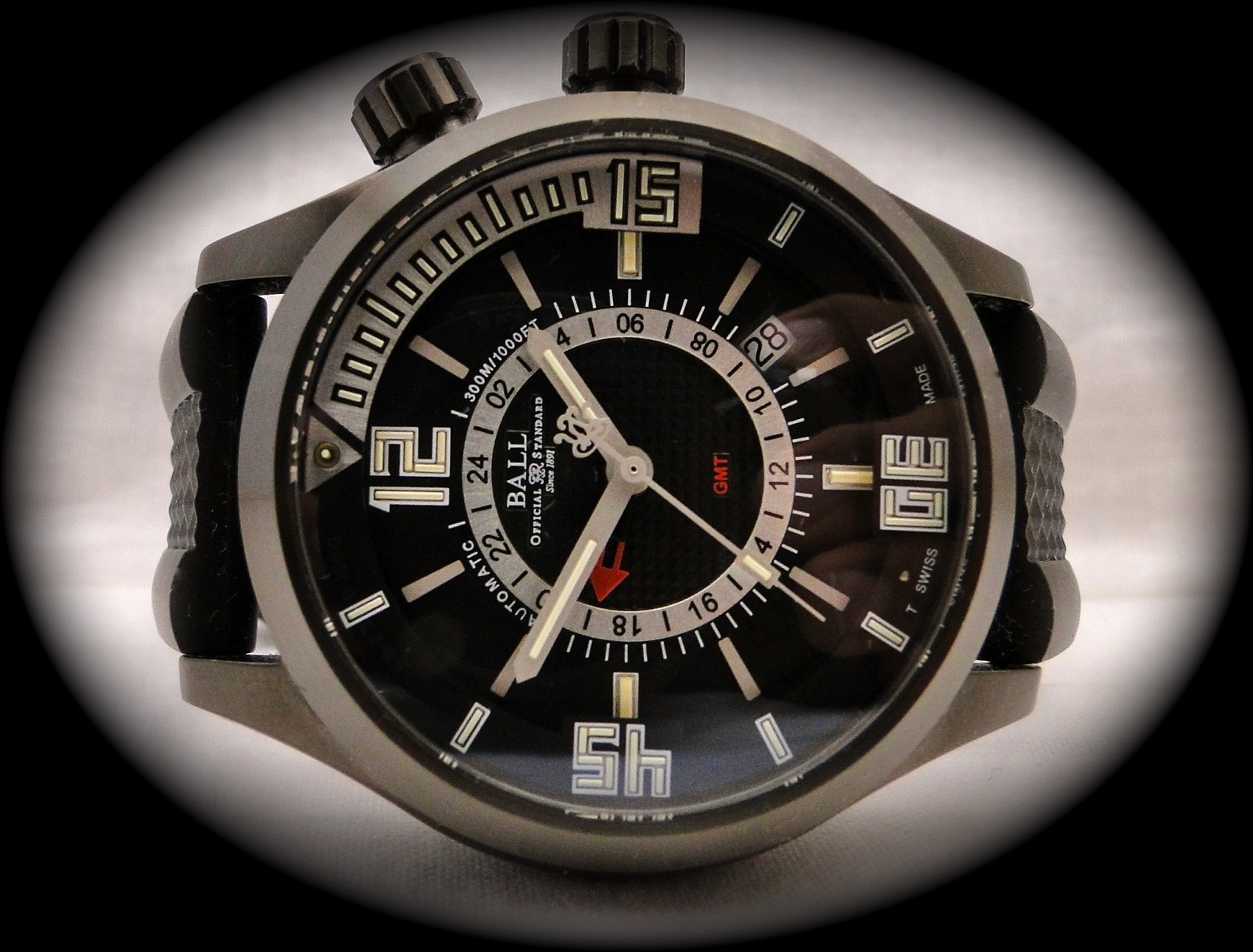

El Ball Engineer Master II Diver GMT: un confiable y rudo buzo nocturno con tecnología de punta


La compañía Ball Watches , de origen norteamericano pero de propietario suizo, hace relojes indudablemente únicos. En parte por su sistema de iluminación con microcápsulas de gas (MGL) activadas por tritio, que son muy brillantes en la oscuridad, pero también por incorporar lo mejor de la tecnología en relojes que resistan condiciones de uso más en la tesitura de James Bond que en la de escribir memos en la oficina. Aunque de seguro resisten los memos también... El diseño de este reloj de la colección Engineer II, en especial en el modo nocturno, es muy funcional sin dejar de ser agradable. Es un reloj de buceo serio pero su tamaño de 42 mm y su diseño permiten disfrutarlo en cualquier situación.

Ball Watches emergió en los Estados Unidos de América asociada a los ferrocarriles pero fue comprada en los 90´s por una compañía suiza. Desde entonces sus relojes se fabrican en el país europeo, pero claramente conservan con orgullo el pedigree ferrocarrilero norteamericano.

El Diver GMT fue pensado para someterlo a condiciones relativamente extremas de temperatura, químicos abrasivos, presión, golpes o campos electromagnéticos, y a ser tan versátil tanto de día como de noche gracias a su original sistema de fluorescencia activada por radiactividad (totalmente segura) que no necesita exponerse a ningún tipo de iluminación para brillar posteriormente en la oscuridad. Es una máquina ruda y lo parece. Probablemente no me lo llevaría de acompañante a una cena de gala pero por otro lado si la gente usa Rolex Submariners con smoking, pues... A lo mejor alguien más sí lo haría.

Además de la obvia situación de una inmersión recreativa o de buceo profesional el reloj es un deportivo por naturaleza apto para toda ocasión, incluyendo la ocasión del trabajo... Y es que a pesar de su especial protección antimagnética, que involucra una cubierta interna de hierro dulce, el reloj es lo suficientemente cómodo en la muñeca para usarlo en el día a día de las actividades cotidianas ya sea que estas involucren una oficina, el mar, actividades al aire libre o la cabina de un avión. Su característica GMT permite seguir la hora de un meridiano diferente al propio aunque no está provisto de la iluminación nocturna de las otras manecillas. Las coronas duales le dan un toque retro e industrial, mientras que la carátula es una combinación de funcionalidad y de inteligente diseño tridimensional. Incluso de noche, las cápsulas de iluminación que se usan en las manecillas y algunos números, se ven claramente en 3D. De hecho la apariencia de la carátula iluminada es francamente espectacular de noche.

A continuación un resumen de las características técnicas del Diver GMT:
  • Movimiento suizo ETA 2893-2 automático ajustado en 5 posiciones
  • Iluminación MGL 3H (Micro Gas Lights Tritium) que proporciona hasta 100 veces más luminosidad que el Superluminova (estándar actual de la industria relojera)
  • Bisel de buceo giratorio interior con iluminación MGL (Micro Gas Lights) y factible de operar bajo el agua
  • Indicador de segunda zona horaria (GMT)
  • Resistencia a golpes hasta 5,000 G´s
  • Resistencia al magnetismo (antimagnético) hasta 4,800 A/m
  • Resistencia al agua adecuada para buceo (especificaciónWR 300 m)
  • Coronas duales, una para ajuste del reloj y otra para el ajuste del bisel temporizador interno
  • Bisel externo de 42 mm con tratamiento DLC (Diamond-like Carbon)
  • Correa de caucho con seguro tipo mariposa metálico
  • Fechador a las 4:30 h.

El movimiento ETA de calidad Top (ver imagen) de la unidad que se evaluó parece estar ajustado en 5 posiciones ya que tiene un excelente desempeño en todas ellas. El ETA 2893 es una modificación del ETA 2892 en la que la transmisión del tren es modificada para poder tener una manecilla extra que indique una hora adicional a la local. A continuación se muestra la tabla de desempeño en posiciones a 25ºC y con toda la cuerda (remonte) del reloj:


El desempeño en posiciones es admirable, las dos posiciones horizontales son consistentes y hablan de un correcto ajuste del registro del reloj. Las posiciones verticales muestran la caída de amplitud esperada en la vecindad de 30º pero conservan el mismo ajuste de +10 s que las horizontales. Muy bueno. El ajuste del escape o beat en la posición menos importante (corona arriba) es algo alta (0.4 ms) pero aceptable. La isocronía a 12 horas es impecable y sin cambio respecto al ajuste de +9 medido con toda la cuerda dada en la posición de carátula arriba. Como es de esperar con los relojes bien ajustados en posiciones, en el uso cotidiano el reloj se adelanta diario justo los 10 u 11 segundos que mide el cronocomparador.

Quizás lo único reprochable del ajuste es que teniendo tan buen desempeño en posiciones el reloj esté regulado de fábrica con aproximadamente +10 segundos. Parece excesivo, pero muchas marcas suelen hacer esto para asegurarse de que con el tiempo y el desgaste el reloj no termine con un ajuste inaceptable, por ejemplo, que se atrase. Próximamente regularé el reloj y veremos si el excelente ajuste se conserva regulándolo más cerca del +0 segundos. Lo reportaré aquí mismo como un adéndum.

La iluminación de este Ball incluye 53 microcápsulas MGL de gas con tritio (3H), un isótopo radiactivo del hidrógeno encapsulado en una cavidad recubierta de material fosforescente que le da al reloj una legibilidad nocturna insuperable y adecuada para cualquier actividad, incluyendo el buceo nocturno o de profundidad. Este sistema es totalmente seguro ya que aunque actuado por la radiactividad del Tritio gaseoso, esta radiactividad es de muy baja energía y es fácilmente detenida por las cápsulas en las que está encerrado. El Tritio al emitir partículas beta (electrones en esencia) hace brillar las cápsulas con recubrimiento fosforescente de color de manera similar a los electrones que hacían brillar las pantallas de los televisores de cinescopio del siglo XX.

Las microcápsulas emiten, según Ball, una gran luminosidad por al menos 25 años (esto me llama la atención ya que la vida media del Tritio es de únicamente 12.3 años). Las MGL para relojes se han producido hasta la fecha únicamente en forma de tubos rectos, por lo que construir números y marcas para la carátula del reloj tiene sus limitaciones. Sin embargo Ball ha hecho diseños atractivos con estos microtubos combinándolos con carátulas tridimensionales. A continuación una imagen comparativa de la luminosidad de un reloj IWC Mark XVI con superluminova de la mejor calidad y la del Ball Diver GMT, un minuto después de exponer al IWC a una fuente intensa de luz.


Simplemente no hay comparación. La fotografía se tomó cuidando no saturar la exposición con la luminosidad del Diver GMT, pero invariablemente eso hace parecer muy poco luminoso al IWC, lo cual no es el caso. Este IWC es de los que mejor iluminado nocturno tienen, pero la comparación fotográfica vale para ver la superioridad, en cuanto a legibilidad nocturna, del sistema de microcápsulas MGL. Sobra decir que una hora después es imposible captar la iluminación Superluminova del IWC sin saturar la toma con las microcápsulas de tritio del Ball.

El bisel giratorio interno de 120 muescas para llevar registro del tiempo de buceo (o cualquier otro hasta 1 hora) es muy preciso y de uso rudo. Esto habla maravillas de la calidad del ensamblado de Ball, ya que incluso en carátulas menos complejas, marcas de prestigio como Tag Heuer tienen problemas con la alineación de los biseles giratorios y las marcas horarias internas. Para el buceo al menos, esto es crítico. El sistema puede usarse además bajo el agua, una mejora muy adecuada por sobre los modelos de buceo anteriores de Ball que no contaban con esta prestación. Un detalle interesante de este sistema, es el empaque rojo de la corona central que tiene como objetivo indicarle al usuario si la corona se ha enroscado lo suficiente para que el reloj sea totalmente estanco.

Otra de las características sumamente atractiva del reloj el es recubrimiento DLC que las marcas suizas recién comienzan a usar, a pesar de que los japoneses han estado experimentando con él desde hace algunos años. El recubrimiento Diamond-like Carbon o DLC, se deposita al vacío sobre el acero convencional y produce una capa muy resistente a los impactos, raspaduras (más que el zafiro) y convierte al material sobre el que se deposita en altamente resistente a la corrosión. En un estudio técnico referido en la Wikipedia, se sostiene que una capa de únicamente 2 micrómetros de espesor es suficiente para alargar la vida de una pieza sometida a abrasión, de una semana a 85 años. Ciertamente, en el uso diario parece imposible rayar la caja de este reloj. En mi opinión este recubrimiento es superior al PVD, que es más estético que resistente. El DLC sin embargo le da a la caja del reloj una apariencia negra con acento grisáceo sobre acero. Yo la encuentro diferente pero no a todo el mundo le gustará esa apariencia.

La protección magnética (ver ampliada la imagen de la izquierda) y contra impactos es estándar, lo que significa que el reloj está mejor protegido que el promedio de los relojes pero que no está diseñado tampoco para someterlo intencionalmente a campos magnéticos intensos. Las 5,000 G´s de resistencia al impacto significan simplemente que el reloj debe resistir una caída desde 1 m de distancia sobre una superficie de madera dura sin afectar su ajuste, que es el estándar de protección a impactos de la industria relojera mecánica. Otros modelos de Ball tienen un estándar de protección más alta en ambos rubros.

En resumen, si lo que buscan es algo claramente distinto para su muñeca a la vez que resistente con excelente calidad de materiales y ensamblado a precio razonable, el Diver GMT es su reloj. Para buceo ni que decir, perfecto. Y... no, no lo llevaría a mi siguiente boda a menos que fuera bajo el agua.

En México el reloj se consigue por alrededor de los 2,400 USD en Sonthe Orologi, distribuidor de Ball en el país. Para terminar, un conjunto de imágenes para darle una idea mejor al lector de la apariencia del Diver GMT. Existen dos versiones, una con carátula en negro y plata como el de las imágenes y otra versión en negro y oro. También se puede conseguir una versión sin la prestación del GMT que parece idéntica salvo la aguja GMT, pero en realidad tiene un sistema de bisel interno que no permite su ajuste bajo el agua.



Recuerden que todas las imágenes pueden verse a resolución completa haciendo click sobre ellas.

viernes, 23 de abril de 2010

Relojes antimagnéticos y... cómo acabar con la vida en la Tierra

A propósito de los relojes mal llamados antimagnéticos, quiero compartir algunas reflexiones sobre el "antimagnetismo", el magnetismo en general, y su impacto en los relojes y en la vida en nuestro planeta...

Lo que uno desea en un reloj, en especial en uno mecánico, es proteger su delicado mecanismo del polvo, el agua, los impactos y el magnetismo. Todo ello afectaría su correcto funcionamiento. En los relojes mecánicos el magnetismo es nocivo porque puede hacer que piezas metálicas internas como la espiral (el corazón del reloj) se magneticen y provoquen un funcionamiento errático de la máquina. La espiral en particular, al magnetizarse empieza a pegarse con ella misma, funcionando como si fuera una espiral más corta, y adelantando el paso del reloj de manera drástica.

¿Por qué una espiral más corta adelantaría un reloj mecánico? Bueno, una forma fácil de entenderlo es pensar en una cuerda de guitarra. Al tocarla ésta produce un sonido característico de una frecuencia dada que tiene que ver con las propiedades del material con el que está hecha la cuerda y de la longitud de la misma. Ahora, si se "pisa" la cuerda en algún punto intermedio, se cambia la longitud efectiva de la cuerda, cambiando en consecuencia la frecuencia del sonido que esta puede producir. Lo mismo pasa con la espiral de un reloj, al pegarse sus paredes entre sí, la espiral se comporta como si fuera más corta y cambia de frecuencia de vibración, adelantando el reloj.

Los videos a continuación muestran el mecanismo de un reloj antes (superior) y después (inferior) de haber sido sometido al campo magnético de un imán casero. Como se puede apreciar, el efecto de someterlo a este campo es que la espiral presenta un paso o latido más rápido que cuando no estaba magnetizada. Para apreciarlo mejor, lo más conveniente es echar a andar los videos al mismo tiempo. Además del latido de la espiral, abajo a la derecha de cada toma se nota el áncora del escape en color rosado subiendo y bajando, allí se aprecia más fácilmente la diferencia en velocidad. En la toma superior el reloj se atrasaba 10 segundos al día y en la inferior el mismo reloj, magnetizado, presentaba un adelanto de 39 segundos.

video video

Los relojes mecánicos sin protección especial, son más susceptibles a ser magnetizados que los de cuarzo, pero normalmente el efecto es pasajero ya que después de algunas horas o días los materiales de los que está construido pierden casi toda la magnetización que pudieran haber adquirido. Aun si no lo hacen, es fácil para un técnico relojero desmagnetizar un reloj mecánico con un aparato diseñado para ello. Por el contrario, la maquinaria de los relojes de cuarzo tiene pocas piezas metálicas, pero sí contienen unos pequeñísimos magnetos que controlan la vibración del cuarzo y el ritmo del reloj. Cuando estos llegan a magnetizarse, lo hacen de manera permanente y dejan el reloj listo para la basura.

De hecho es imposible que cualquier cosa metálica no tenga algún residuo, si bien pequeño, de magnetización. En parte porque los metales son materia que está construida de átomos y moléculas que tienen propiedades magnéticas de por sí. Y en parte porque los metales siempre estarán sometidos a un campo magnético del cual no nos podemos deshacer: el de la Tierra. Incluso los organismos vivos pueden tener células magnetizadas, hecho que los geólogos han usado para deducir a partir de arqueobacterias magnetizadas, los cambios del campo magnético de la Tierra desde el inicio de la vida misma.

En fin, si no quieren que su reloj mecánico los haga llegar demasiado temprano a su próxima cita, no lo dejen cerca de campos magnéticos intensos como cerca de bocinas, pantallas de televisión y motores eléctricos como los presentes en licuadoras, batidoras etc. O bien, asegúrense que su reloj sea de los llamados antimagnéticos...

¿Cómo funciona un reloj antimagnético? O mejor dicho... ¿Cómo se proteje del magnetismo el mecanismo de un reloj?

El término antimagnético me hace pensar más en algo que acaba con el magnetismo que en algo que está protegido contra él, pero también me hace pensar en que hay formas peores de arruinarse el día con el magnetismo que dejar un reloj en el lugar inadecuado. Algún artefacto antimagnético que pudiera desaparecer el campo magnético de la tierra sería un ejemplo.

El magnetismo terrestre es visto normalmente con algo más que una superficial curiosidad por la mayoría de las personas. Nada más alejado de la realidad. De hecho el magnetismo de la Tierra es vital para la existencia de la vida como la conocemos. Dejaremos aquí de lado la relevancia del magnetismo en la navegación, que los chinos explotaron para beneficio de sus flotas desde hace ya bastantes siglos, para concentrarnos un efecto algo más trascendente.


El Sol provee a la Tierra con toda la energía que sustenta la vida, pero de igual forma podría acabar con ella en pocos minutos. Y no tendría que ocurrir ningún evento catastrófico en el Sol, únicamente tendría que desaparecer o debilitarse lo suficiente el campo magnético de la Tierra. De hecho hoy sabemos que ese campo ha tenido fluctuaciones y debilitamientos importantes a lo largo de la historia de nuestro planeta madre. Tampoco hay que dar por hecho que siempre estuvo o que siempre estará allí. El campo magnético de nuestro planeta es otra de sus rarezas que explican en parte la existencia de vida en él. Un planeta tan similar en tamaño y composición esencial como lo es Venus, no tiene ningún campo magnético apreciable que lo proteja. Marte tampoco tiene actualmente un campo magnético de consideración, aunque hay evidencia de que alguna vez lo tuvo. Ambos planetas tampoco parecen albergar vida actualmente. ¿Coincidencia? Probablemente no.

El Sol emite constantemente, como subproducto de las reacciones atómicas que mantienen su fuego, partículas cargadas de muy alta energía. Tan alta, que si nos atravesaran destruirían fácilmente la estructura de las proteínas y demás compuestos orgánicos de las que estamos hechos los organismos vivos. Este conjunto de partículas viajando desde el Sol es lo que se conoce como viento solar. Esta radiación letal bombardea sin misericordia la superficie de planetas como Marte y Venus que no cuentan con ninguna protección. La Tierra sin embargo, tiene una sombrilla mágica: su campo magnético.


El campo magnético, ya sea de un imán o el de la Tierra, tiene el efecto de desviar las trayectorias de cualquier partícula cargada, curvándolas. Este efecto se aprovecha en los televisores de cinescopio para que los electrones (un tipo de partícula cargada) sean desviados a distintas partes de la pantalla y se produzca una imagen de televisión. Aquí es donde entra el campo magnético como protección, actuando como un imán gigantesco que desvía las partículas cargadas y haciendo que las mismas se muevan en espiral hacia los polos de la Tierra mientras pierden más y más de su letal energía. Cuando estos minúsculos y letales visitantes del Sol son obligados a girar rápidamente por el campo magnético terrestre, pierden la mayor parte de su energía en forma de radiación que son percibidas por los habitantes de latitudes arriba del los círculos polares, como hermosas auroras boreales y australes, según el caso. Literalmente, la muerte que traería el viento solar es convertida en una multicolor danza luces por efecto de nuestra sombrilla magnética.

El campo magnético sí que es algo para ponerse a pensar. En especial cuando hoy en día no está nada claro para la ciencia cómo es que la Tierra genera este campo magnético relativamente potente mientras sus primos planetarios como Marte y Venus no lo hacen. Pero sin duda es requisito para la vida en este planeta. No sabemos tampoco si ese campo puede desaparecer de pronto o si hay algo en nuestro planeta que lo pueda sostener de manera indefinida. Afortunadamente, hace falta más que un reloj antimagnético para terminar con el vital campo magnético de nuestro planeta.

En la práctica no se puede crear una barrera contra el magnetismo o inhibirlo con algo "antimagnético". El campo magnético es una manifestación de la naturaleza que atraviesa casi todos los materiales que conocemos. Así que lo que se hace en la práctica es envolver la mecánica o electrónica de los relojes en una cápsula de ciertos materiales que conducen tan bien el campo magnético, que entonces relativamente poco campo alcanza a penetrar las partes vitales del reloj. Es similar a lo que pasa cuando uno coloca un pararrayos en un edificio. La idea es poner un cable conductor de electricidad tan bueno desde el techo del edificio hasta el suelo, que la descarga del rayo atraviesa hasta el suelo principalmente a través del cable metálico en vez de a través del edificio, minimizando los daños. En el caso de un reloj, si se le protege con un material que "conduzca" muy bien el campo magnético, naturalmente pasará en su mayor parte concentrado en este material y dejará intactas las piezas dentro del reloj. El material más usado para lograr esta protección es el hierro dulce, que hace el trabajo de protección junto con el acero del que están construidos prácticamente todos los relojes llamados antimagnéticos. Además el hierro dulce es un material que se conoce como magnéticamente suave porque que conduce bien el campo magnético pero también conserva muy poca magnetización cuando se le retira de la influencia del mismo.

Esta es la parte más importante de la protección magnética de los relojes, pero no la única. Hoy en día, para las partes críticas como la espiral o el volante se usan materiales como el silicio y aleaciones especiales de metales que son amagnéticos, lo cual quiere decir que no son susceptibles de ser magnetizados tan fácilmente como el acero y otras aleaciones que antes se usaban para estas partes. Sin embargo, se siguen usando mucho materiales como la aleación Nivarox en las espirales a pesar de ser relativamente magnetizable, ya que presentan deformaciones casi nulas ante cambios de temperatura, algo que también debe cuidarse en un reloj. Los materiales nuevos que recién mencioné pueden ser amagnéticos, pero no necesariamente son inmunes a otros cambios que un reloj de calidad debe soportar sin variar su paso.

Es difícil hacer relojes protegidos contra los campos magnéticos de materiales como el oro o el Titanio ya que ni son amagnéticos ni tienen el efecto protector del hierro. Y si han de ser protegidos de los efectos deletéreos de la magnetización, la capa de protección interna de hierro dulce los haría más pesados de lo deseable. Relojes antimagnéticos muy buenos son actualmente comercializados por marcas como IWC, Sinn, Rolex, Damasko y Ball entre otros.

Por cierto que la ventanita trasera que permite ver el mecanismo del reloj y que tan de moda está en los relojes mecánicos modernos, no es posible en un reloj antimagnético ya que habría una zona por la cual el campo magnético penetraría sin problema. A continuación les comparto una imagen del sistema de protección magnética diseñado para un reloj Sinn. La carátula, la montura en donde va la máquina y la tapa trasera que se ven en la imagen son de hierro dulce (puro) y constituyen, cuando el reloj está armado, la protección del reloj al magnetismo.



No hay entonces nada que combata el magnetismo en los llamandos relojes antimagnéticos, por el contrario, las cajas de estos relojes están construidas de materiales tan afines al campo magnético que los acaparan en gran parte, protegiendo las piezas de la maquinaria interna del reloj. Un reloj sin este tipo de protección como son los de oro y otros materiales no deberían tener problemas si se pone atención en el lugar en el que se guardan y usan, pero si el trabajo o la actividad de uno involucra cercanía con campos magnéticos intensos como en el caso de los pilotos, ingenieros industriales, médicos radiólogos o de resonancia magnética RMN, es mejor contar con uno de estos relojes con especificación antimagnética para evitar dañarlos.

Finalmente, es importante entender que aún un reloj antimagnético no puede protegerse de un campo arbitrariamente fuerte. Para los amantes de los números y las regulaciones, un reloj puede marcarse y comercializarse como antimagnético (magnetic resistant) según la norma ISO 764 o DIN 8309 si no se atrasa o adelanta más de 30 segundos por día al sometérselo a una intensidad de campo magnético de 4,800 A/m (Ampere por metro). Los mejores relojes antimagnéticos pueden soportar intensidades magnéticas 20 veces superiores. Y es necesario en algunos casos, 4,800 A/m es menos de lo que puede producir cualquier imán casero, así que no es mucha protección pasar el estándar de las normas para ser catalogado como resistente al magnetismo o antimagnético. Para dar una idea de lo fácil que es en la práctica que los usuarios vean afectados sus relojes por el magnetismo sin percatarse de ello, es interesante mencionar un estudio del fabricante relojero Sinn, el cual encontró que 60% de los relojes que recibía para servicio de rutina, estaban magnetizados, y en la mitad de estos la magnetización había afectado seriamente el paso del reloj o dañado la espiral.

jueves, 15 de abril de 2010

Ajuste en posiciones de un reloj: ciencia y arte

Un reloj de pulsera, a diferencia de los de pared o los de bolsillo, constantemente están cambiando de posición debido a que los brazos del usuario están en movimiento. A veces están más o menos verticales como cuando se va caminando; o boca arriba, como cuando se deja en la mesita de noche. Esto significa que el reloj funciona en muchas posiciones diferentes durante el día. Ahora, a pesar de que los componentes son pequeños, algunas de las partes son móviles y flexibles y son afectadas por la gravedad y las aceleraciones constantes propias del brazo del usuario. Por esta razón, un reloj debe de alguna manera estar ajustado para que se comporte de manera consistente independientemente de la posición en la que se le use o se le guarde durante el sueño del afortunado dueño. De lo contrario, su paso será errático y normalmente eso se traducirá en poca confiabilidad para registrar correctamente el paso del tiempo. Es por eso que los relojes mecánicos, en especial los de calidad, son ajustados para comportarse igual en 3 posiciones y preferentemente en 5 diferentes posiciones, mismas que pretenden simular las posiciones que más comúnmente experimenta durante el día en la muñeca del dueño.

Cuando hablo de ajuste, me refiero al número de segundos que en una determinada posición el reloj se atrasa o se adelanta (idealmente nada) respecto a una referencia, como un reloj atómico. Por ejemplo +1 s ó -2 s. En realidad es más importante que este ajuste sea constante en diferentes posiciones a que sea de cero en algunas de ellas. Dicho de otra forma, un reloj será más consistente en su registro de tiempo sin importar el usuario y sus hábitos si el reloj se comporta consistentemente en el mayor número de posiciones. Una vez logrado lo anterior es relativamente fácil regular el reloj para que en cualquiera de las posiciones ni se atrase ni se adelante de manera apreciable.

Es interesante que en la práctica cada persona obtendrá un rendimiento algo diferente de un mismo reloj, excepto en los de más alta calidad. Si la persona presta su reloj o cambia su tipo de actividad (por ejemplo en un fin de semana) es posible que observe que su máquina del tiempo se adelante o atrase más o menos de lo habitual al día sin aparente explicación. La razón es la forma en que la gravedad afecta el funcionamiento del reloj en diferentes posiciones. Pero si el reloj está bien ajustado en diferentes posiciones, los hábitos de un usuario en particular no afectarán de manera apreciable la marcha del reloj.

Las posiciones de ajuste de un reloj están definidas en términos de la posición de la máquina del reloj relativa a la dirección en que la gravedad de la tierra lo atrae (hacia el suelo). Por ejemplo, la más común y más importante posición por muchas razones es la de carátula arriba. El nombre autoexplica que esta posición es en la que normalmente dejamos el reloj en la noche sobre la mesita de noche o el buró al ir a dormir. Con esta convención la otra posición horizontal (horizontal para la carátula) es conocida como carátula abajo, que es una posición únicamente recomendada para checar el correcto aceitado de la máquina o para rayar rápidamente el cristal del reloj...

Las otras 3 posiciones relevantes usadas en la práctica son posiciones que se conocen como verticales, ya que la máquina está en posición vertical. Aquí debemos distinguir, ya que la maquinaria es afectada de diferente manera en cada una de estas posiciones verticales, entre las posiciones corona abajo, corona izquierda y corona arriba (la corona es la pequeña perilla con la que se le da cuerda al reloj). La siguiente secuencia de imágenes debería disipar cualquier duda sobre qué significa tener el reloj en estas posiciones. Muestro únicamente dos horizontales y una vertical, esperando que las demás sean obvias.

Carátula arriba (horizontal).

Corona abajo (vertical).

Carátula abajo (horizontal).

Hasta aquí únicamente he explicado por qué son importantes las diferentes posiciones y por qué queremos que el ajuste en cada una de ellas sea lo más parecido posible. Pero... ¿Exactamente por qué cambia el comportamiento del reloj en diferentes posiciones?

La respuesta tiene que ver con cómo afecta la gravedad y el aceitado el comportamiento de la espiral del reloj. Estos factores afectan otras partes del funcionamiento del reloj, pero sin duda la espiral, el corazón del reloj, es la que más se ve afectada por ellos. El siguiente video muestra a la espiral en acción:

video

El volante es la rueda que se ve girar primero en una dirección y luego en otra y que es la que regula el movimiento del reloj. La espiral es el resorte que se ve "latir" y que es lo que provoca que el volante oscile en una dirección, se detenga, y luego regrese en sentido contrario completando el ciclo una y otra vez. Es, como su nombre lo dice, una espiral metálica que está hecha de un grosor y un espesor calculado para que la misma oscile un número determinado de veces por segundo.

La espiral es el corazón de un reloj mecánico porque determina la regularidad con la que las manecillas indicarán el tiempo con su avance. En realidad el que todo el reloj esté bien diseñado, armado y aceitado tiene un efecto en la precisión con la que trabaje un reloj, pero aún si todo en el reloj fuera perfecto, no tendría ninguna posibilidad de funcionar de manera regular y mantenerse a tiempo si la espiral no estuviera funcionando de manera adecuada (los físicos dirían: como un oscilador armónico perfecto). Ahora... ¿Exactamente qué hace la espiral?

El trabajo de la espiral es "latir" de manera constante, isocróna, sin importar los cambios de temperatura, el movimiento del brazo del usuario ni los cambios magnéticos a los que pudiera ser sometido. Algo, ciertamente, más fácil de decir que de lograr.


Pensemos ahora en la espiral latiendo y haciendo oscilar el volante de un lado al otro como en el video. Si esa espiral está horizontal (posición carátula arriba o abajo) el eje del volante se apoya en un área del pivote que lo sostiene muy pequeña y tiene la máxima libertad de rotar al son que le dicte la espiral (ver imagen arriba). Sin embargo, si pensamos en una posición vertical del reloj y la espiral como cuando caminamos, el volante seguirá oscilando pero ya no de una forma tan libre. Una razón es que ahora el eje está acostado y se apoya en un área más grande en los pivotes del eje del volante (ver imagen más abajo), ofreciendo más superficie de contacto y por lo tanto produciendo más fricción. El inevitable incremento de la fricción en las posiciones verticales provoca que la amplitud de oscilación del volante disminuya entre 30 y 50 grados. Otra cosa que sucede es que el peso de la espiral, que ahora se encuentra vertical, deforma la espiral debido a la gravedad y entonces también cambia la amplitud de oscilación del volante así como su centro de gravedad, y si no se compensa de alguna manera, cambiará el paso del reloj, atrasándose o adelantándose respecto a una posición horizontal en donde el volante puede oscilar libremente con mayor amplitud.


En resumen, debido a que el volante del reloj tiene diferentes fricciones en las posiciones verticales y en las horizontales, la amplitud de oscilación y por lo tanto el paso del reloj se alterarían si no se ajustaran en diferentes posiciones. Este ajuste no es sencillo ya que involucra, además de un buen diseño y calidad impecable en las piezas de la máquina del reloj, la modificación física de la forma de la espiral, pulido de pivotes microscópicos, correcto aceitado de los mismos (una gotita basta para aceitar un reloj completo) y otros aspectos que a un relojero experto le toma usualmente muchas horas y que para una máquina es hasta ahora imposible. Aunque hay relojes mecánicos relativamente baratos de calidad decente ensamblados en serie por máquinas (Seikos, Citizens etc.) un reloj mecánico de calidad siempre es ajustado a mano por un relojero con muchos años de experiencia tras arduas horas de ajuste fino. El ajuste adecuado de un reloj mecánico es literalmente un arte tanto como una ciencia.

Si no se ajustaran el aceitado, la longitud de la espiral así como la forma exacta de la misma para compensar la disminución de amplitud en posiciones verticales, un reloj de pulsera estaría constantemente variando su paso dependiendo de la posición en la que se usara. Un reloj fino, se reconoce porque tiene variaciones tan pequeñas en las diferentes posiciones en que se usa, que no se puede distinguir variación de su paso independientemente de los hábitos del usuario.

Un reporte de ajuste de 5 posiciones incluye en realidad 3 parámetros por posición: la cantidad en segundos de adelanto o atraso respecto a una referencia (normalmente un oscilador de cuarzo), la amplitud en grados del volante y la variación en milisegundos de las oscilación del volante en los dos sentidos en que gira (ajuste del escape). La variación en el paso y la amplitud del volante indican qué tan bien ajustado está el reloj. Uno esperaría poca variación en el paso y una diferencia de menos de 45 grados de amplitud entre las posiciones horizontales y verticales en un reloj de calidad bien ajustado. El ajuste de escape mide la diferencia que hay entre una oscilación del volante en una dirección y en otra e idealmente debería ser cero. Es importante para asegurar que las oscilaciones sean isócronas tanto en posiciones verticales como horizontales (una diferencia entre posiciones no debe sobrepasar de 0.4 ms). A continuación una tabla ejemplo de un registro de un reloj evaluado en 5 posiciones:

Carátula arriba................... +1 s .......... 298 ....... 0.0 ms
Carátula abajo.................... +2 s .......... 305 ....... 0.1 ms
Corona abajo (3 abajo)......... +0 s .......... 273 ...... 0.1 ms
Corona izquierda (12 abajo)... +0 s .......... 275 ...... 0.2 ms
Corona arriba (3 arriba)........ +1 s .......... 270 ...... 0.2 ms

Este reporte de posiciones normalmente se hace a una temperatura específica como 25 C o 50 C, también es importante que se registre cuánta cuerda tiene el reloj, normalmente con toda la cuerda dada o a media cuerda (remonte para los lectores ibéricos).

El reporte en posiciones de este reloj en particular habla de una máquina muy buena. Las dos posiciones horizontales (carátula arriba y carátula abajo) muestran una amplitud muy saludable y similar (+- 10 grados es considerado muy bueno) así como un paso dentro de 1 s entre ellas (+1 s vs. +2 s). El ajuste del escape es también sobresaliente con una diferencia máxima entre posiciones de 0.2 ms.

Para quienes prefieren una explicación en video, a continuación se incluye uno que explica brevemente las posiciones de las que hemos hablado así como el efecto en el paso del reloj debido a las diferentes posiciones que experimenta en su uso cotidiano.




Así que éste es el significado y la importancia del ajuste en posiciones de un reloj mecánico. Interesante ¿No creen? Pero aún no he dicho cómo se hace en la práctica un ajuste, que es todavía más interesante. Pero como mi reloj ya pasó mucho tiempo en una sola posición escribiendo esto. Tal vez si lo dejamos para una segunda parte...
